三星電子周四宣布，將在本季度 (即未來幾周內) 開始使用 3GAE (早期 3nm 級柵極全能) 工藝進行大規模生產。這不僅標志著業界首創 3nm 級制造技術，也是首個使用環柵場效應晶體管 (GAAFETs) 的節點。

　　“這是世界上首次大規模生產的 GAA 3 納米工藝，將以此提高技術領先地位，”三星在一份報告中寫道。

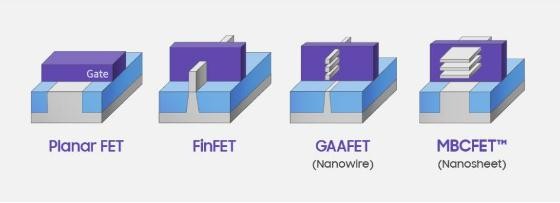

　　三星 Foundry 的 3GAE 工藝技術是首次使用 GAA 晶體管 (三星將其稱為“多橋溝道場效應晶體管 (MBCFET)”) 工藝。

　　IT之家了解到，三星大約在三年前正式推出了其 3GAE 和 3GAP 工藝節點。當該公司描述 使用其 3GAE 技術生產的 256Mb GAAFET SRAM 芯片時，它拿出了許多數據。

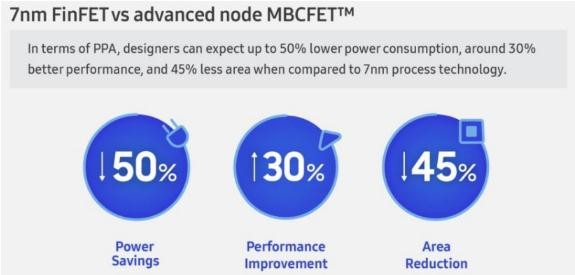

　　三星表示，該工藝將實現 30% 的性能提升、50% 的功耗降低以及高達 80% 的晶體管密度(包括邏輯和 SRAM 晶體管的混合)。不過，三星的性能和功耗的實際組合將如何發揮作用還有待觀察。

　　理論上，與目前使用的 Finfet 相比，Gaafet 有許多優勢，例如可大大降低晶體管漏電流 (即，降低功耗) 以及挖掘晶體管性能的潛在實力，這意味著更高的產率、和改進的產能。此外，根據應用材料公司最近的報告，GAAFETs 還可以減少 20% 至 30% 的面積。

　　當然，三星的 3GAE 只是一種“早期”的 3nm 級制造技術，3GAE 將主要由三星 LSI(三星的芯片開發部門)以及可能一兩個 SF 的其他 alpha 客戶使用。如果這些產品的產量和性能符合預期，那么不久之后我們就可以看到新品大量出貨了。
