經長期聯合攻關，清華大學研究團隊突破傳統芯片的物理瓶頸，創造性提出光電融合的全新計算框架，并研制出國際首個全模擬光電智能計算芯片(簡稱 ACCEL)。

　　經實測，該芯片在智能視覺目標識別任務方面的算力可達目前高性能商用芯片的 3000 余倍，為超高性能芯片的研發開辟全新路徑。

　　結合基于電磁波空間傳播的光計算，與基于基爾霍夫定律的全模擬電子計算，在一枚芯片上突破了大規模計算單元集成、高效非線性、高速光電接口三個國際難題。

　　在保證高任務性能的同時，實現了超高的計算能效和計算速度。

　　為了確保實驗數據的可靠性，攻關團隊進行了大規模的實測和驗證。首次將端到端跨層協同技術應用到智能視覺交互上，運用等效算力，對能效性能和時延數據進行了精準評估。

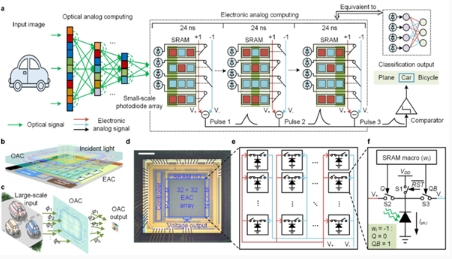

　　光電計算芯片 ACCEL 的計算原理和芯片架構

　　ACCEL 共有三大優勢：

　　一、超高性能

　　實測表現下，ACCEL 芯片的系統級算力達到現有高性能芯片的 3000 倍。如果用交通工具的時間來類比芯片中信息流計算，那么這枚芯片的出現，相當于將 8 小時的京廣高鐵縮短到了 8 秒鐘。

　　二、超低功耗

　　系統級能效為 74.8 Peta-OPS/W，較現有的高性能 GPU、TPU 等計算架構，提升了 400 萬倍。形象來說，原本供現有芯片工作 1 小時的電量，可供它工作 500 多年。

　　三、超低成本

　　光電融合芯片的光學部分的加工最小線寬僅采用百納米級，電路部分僅采用 180nm CMOS 工藝，已取得比 7nm 制程的高性能芯片多個數量級的性能提升。同時所使用的材料簡單易得，造價僅為后者的幾十分之一。
